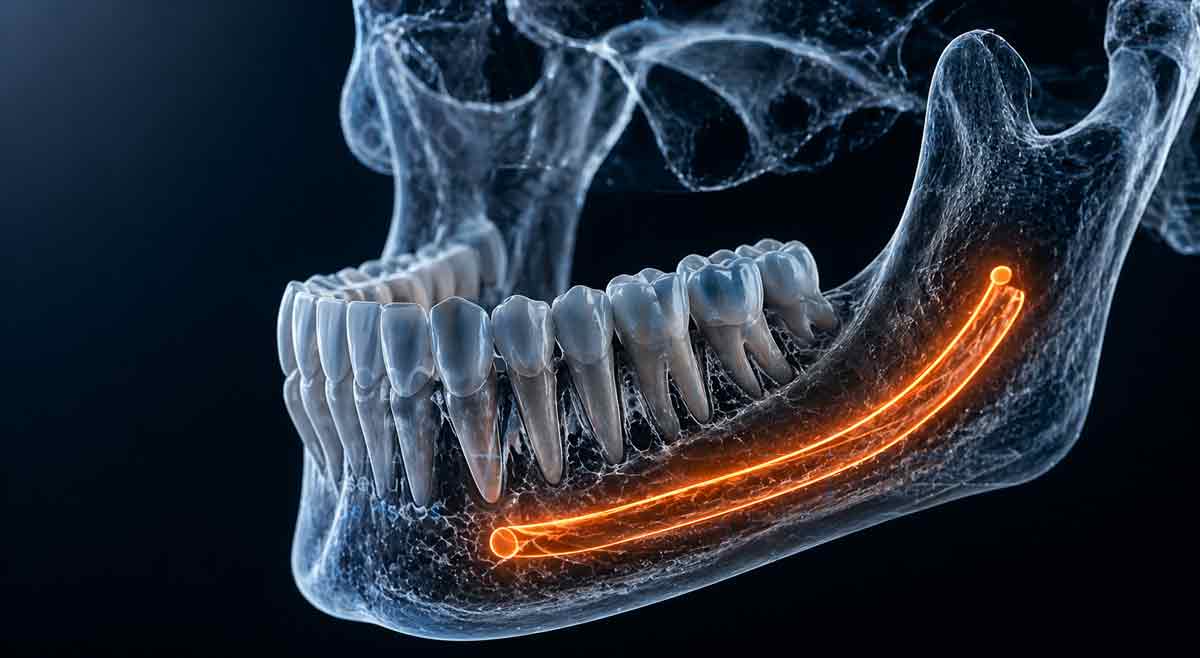

Superioridade da CBCT na identificação do canal alveolar inferior

O planejamento de intervenções cirúrgicas na mandíbula, como a instalação de implantes e a exodontia de terceiros molares, exige o mapeamento rigoroso do canal alveolar inferior (CAI). Historicamente, a radiografia panorâmica tem sido o exame de triagem inicial, fornecendo uma visão geral das estruturas dentomaxilares. Entretanto, essa modalidade bidimensional apresenta desafios diagnósticos significativos devido à sobreposição de estruturas, distorção de imagem e ausência de informações sobre a dimensão vestíbulo-lingual.

A incapacidade de visualizar claramente o trajeto neurovascular aumenta consideravelmente o risco de complicações iatrogênicas, como parestesia permanente ou danos vasculares severos. Nesse cenário, a tomografia computadorizada por feixe cônico (CBCT) surge como uma ferramenta valiosa para garantir a segurança clínica, permitindo uma análise volumétrica sem as limitações das projeções 2D.

Evidências científicas da superioridade da CBCT

Um estudo comparativo detalhado avaliou 93 pacientes dentados com idade superior a 18 anos que haviam realizado tanto radiografia panorâmica quanto CBCT. A análise foi conduzida por dois radiologistas experientes com alta concordância (Cohen’s kappa = 0,80), demonstrando que a CBCT é estatisticamente superior à radiografia panorâmica na identificação do canal alveolar inferior em todas as regiões anatômicas da mandíbula (p < 0,001).

A pesquisa revelou que a visibilidade clara do canal varia drasticamente dependendo da região avaliada e do método de imagem utilizado. Os dados obtidos mostram uma melhoria expressiva na precisão diagnóstica ao utilizar a tecnologia 3D:

• Região do primeiro pré-molar: A visibilidade clara na radiografia panorâmica é de apenas 5,4%, enquanto na tomografia esse índice sobe para 31,2%;
  Região do segundo pré-molar: A panorâmica permite visualização em 9,7% dos casos, contra 55,9% na CBCT;
  Região do primeiro molar: A taxa de identificação clara é de 33,3% na panorâmica e atinge 72,0% na tomografia;

• Região do segundo molar: A visibilidade na panorâmica é de 55,9%, saltando para 91,4% na CBCT;

• Região do terceiro molar: Nos molares posteriores, a CBCT alcança seu ápice de precisão com 91,4% de visibilidade clara, contra 68,8% na panorâmica.




Esses números confirmam que confiar exclusivamente em exames bidimensionais pode significar operar “às cegas” em uma parcela considerável de pacientes, especialmente em áreas anteriores e de pré-molares, onde a diferença de visibilidade é ainda mais pronunciada.

Dinâmica do trajeto do canal

Um dos achados mais relevantes do estudo para a prática cirúrgica é a variação do posicionamento do canal em relação às corticais ósseas ao longo de seu trajeto mandibular. A análise tridimensional por CBCT permite observar que o canal alveolar inferior não mantém uma posição centralizada ou linear, mas apresenta um padrão de migração consistente.

Tabela: Distribuição da posição horizontal do canal alveolar inferior

Região	Posição Bucal	Posição Média	Posição Lingual
1º Pré-molar	34,4%	47,3%	18,3%
2º Pré-molar	25,8%	60,2%	14,0%
1º Molar	10,8%	45,2%	44,1%
2º Molar	6,5%	25,8%	67,7%
3º Molar	6,5%	23,7%	69,9%

(p < 0,001 – diferença estatisticamente significativa entre regiões)

Na região dos pré-molares, o canal tende a se localizar predominantemente mais próximo à cortical bucal (vestibular) ou em posição intermediária. À medida que caminha para a região posterior, especificamente nos segundos e terceiros molares, sua trajetória migra gradualmente para uma posição marcadamente mais próxima à cortical lingual, atingindo quase 70% dos casos nessas regiões posteriores.

Essa variação anatômica tem implicações diretas na técnica cirúrgica. Durante a instalação de implantes, o conhecimento dessa migração permite ao dentista angular a perfuração de forma a aproveitar o maior volume ósseo disponível sem interceptar o feixe neurovascular. Sem a tomografia, é impossível prever essa localização precisa no sentido vestíbulo-lingual, tornando o procedimento inerentemente mais arriscado.

Dimensões do canal: dados morfométricos

O estudo também realizou medições lineares precisas usando cortes coronais da CBCT, revelando variações importantes nas dimensões do canal ao longo das diferentes regiões:

Dimensão máxima (diâmetro do canal):

• Menor valor: 3,98 mm (região do 1º molar);

• Maior valor: 4,45 mm (região do 2º pré-molar);

• Diferença estatisticamente significativa entre regiões (p = 0,010).




Distância vertical (do canal até a base da mandíbula):

• Menor valor: 6,13 mm (região do 2º pré-molar);

• Maior valor: 6,78 mm (região do 3º molar);

• Diferença estatisticamente significativa (p = 0,002).




A análise de regressão linear demonstrou que o sítio anatômico é um preditor significativo da distância vertical (p = 0,002), mas não da dimensão máxima do canal (p = 0,581). Isso significa que o canal tende a estar mais distante da base mandibular conforme avança para regiões posteriores, informação crucial para planejamento de cirurgias de base mandibular.

Redução de riscos de parestesia e danos neurovasculares

A parestesia do nervo alveolar inferior é uma das complicações mais temidas e juridicamente relevantes na odontologia. Ela ocorre quando há compressão, laceração ou secção do nervo durante manobras cirúrgicas. O uso da CBCT atua como uma ferramenta de segurança crítica, pois permite:

1. Medição da distância real: Calcular a margem de segurança milimétrica entre o ápice radicular ou o leito do implante e o teto do canal;

2. Identificação de variações anatômicas: Detectar canais bífidos, alças anteriores do nervo mentoniano ou trajetos atípicos que não seriam visíveis na panorâmica;

3. Avaliação tridimensional da relação espacial: Verificar se o canal passa por vestibular, lingual ou entre as raízes de dentes a serem extraídos;

4. Avaliação da densidade cortical: Verificar a qualidade óssea ao redor do canal, o que auxilia na estabilidade primária do implante sem exercer pressão excessiva sobre o nervo.


Estudos prévios demonstraram que quando sinais radiográficos de proximidade aparecem em radiografias panorâmicas (como escurecimento do canal ou deflexão radicular), a CBCT torna-se especialmente crítica para avaliação precisa do risco cirúrgico.

Aplicação prática na rotina clínica

A CBCT é uma ferramenta valiosa na extração de terceiros molares impactados. A visualização da relação entre as raízes do dente e o canal, se há entrelaçamento, contato direto ou se o canal passa entre as raízes, define a estratégia de odontosecção e a direção da força de alavanca. Nos casos em que a panorâmica sugere proximidade, a CBCT esclarece a real relação tridimensional.

A tomografia viabiliza:

• Seleção do diâmetro e comprimento exatos do implante;

• Planejamento do ângulo de inserção respeitando a posição bucal/lingual do canal;

• Uso de softwares de cirurgia guiada para transferir o planejamento virtual para a realidade cirúrgica;

• Garantia de que o posicionamento final do implante respeite margens de segurança adequadas (geralmente 2 mm do canal).




A integração desses dados garante que o implante seja instalado no envelope ósseo disponível, respeitando os limites biológicos e resultando em um pós-operatório mais confortável e livre de déficits sensoriais para o paciente.

Conhecer a posição e dimensões do canal auxilia também no planejamento de levantamentos de rebordo e enxertos onlay, evitando compressão do feixe neurovascular durante a fase de cicatrização.

Conclusão

Os dados científicos comprovam que a CBCT oferece visibilidade superior à radiografia panorâmica na identificação do canal alveolar inferior em todas as regiões mandibulares avaliadas, com diferenças estatisticamente significativas. A compreensão de que o trajeto do canal varia de posição predominantemente bucal nos pré-molares para predominantemente lingual nos molares posteriores reforça a necessidade de uma avaliação tridimensional criteriosa antes de procedimentos invasivos.

Ao adotar a tomografia como ferramenta complementar nos casos indicados, o profissional eleva o nível de segurança clínica, minimiza riscos de parestesia permanente e assegura a previsibilidade de seus procedimentos cirúrgicos.

Na Fenelon Diagnósticos Odontológicos por Imagem, utilizamos protocolos padronizados de aquisição e oferecemos exames de CBCT com o detalhamento necessário para que você opere com confiança e segurança técnica, sempre respeitando o princípio de indicação criteriosa.

Referência:

Mohsin, Syed Fareed; Zaidan, Ali Ibrahim Al1; Riyaz, SS Mohamed Abdulcader; Almutairi, Bassam Mohammed2; Alotaiby, Faraj M.; Agwan, Muhammad Atif Saleem3. Identification of the Inferior Alveolar Canal using Cone-beam Computed Tomography versus Conventional Panoramic Radiography – A Retrospective Study. Annals of Maxillofacial Surgery 15(2):p 223-227, Jul–Dec 2025. | DOI: 10.4103/ams.ams_130_25

Avaliação de alterações degenerativas da ATM com tomografia CBCT

A articulação temporomandibular (ATM) é uma das estruturas mais complexas do corpo humano, e seu componente ósseo exige uma análise detalhada para a identificação de patologias e processos adaptativos. As radiografias convencionais muitas vezes falham em fornecer uma visão clara devido à sobreposição de estruturas da base do crânio. Nesse cenário, a tomografia computadorizada de feixe cônico (CBCT) consolidou-se como a modalidade de escolha para a avaliação dos componentes ósseos da ATM.

A tomografia permite a visualização tridimensional do côndilo mandibular, da fossa glenóide e da eminência articular com alta resolução espacial. Essa capacidade diagnóstica é fundamental para detectar alterações degenerativas precoces que podem impactar diretamente o planejamento ortodôntico, protético e cirúrgico do cirurgião-dentista.

Prevalência de alterações degenerativas em grandes amostras

Um estudo recente avaliou 1.636 côndilos de 818 pacientes (214 homens e 604 mulheres), utilizando CBCT para investigar a prevalência de alterações degenerativas e variações anatômicas da ATM. Pelo menos uma alteração degenerativa foi identificada em 78,6% dos côndilos avaliados, enquanto apenas 21,4% não apresentaram qualquer alteração óssea detectável.

Esses dados mostram que achados degenerativos são extremamente comuns em exames de ATM, mesmo em populações que não foram selecionadas especificamente por dor ou disfunção. Além disso, as alterações tendem a ocorrer em combinação, reforçando a ideia de que a ATM passa por um processo dinâmico de remodelação e degeneração ao longo da vida.

Principais achados degenerativos identificados na tomografia CBCT

A interpretação sistemática das imagens permitiu classificar as alterações de acordo com sua morfologia e frequência. Entre os 1.636 côndilos avaliados, os achados mais prevalentes foram:

Flattening (aplainamento): observado em 31,4% dos côndilos, caracteriza-se pela perda da convexidade fisiológica da superfície condilar;

• Erosão: presente em 28,9%, manifesta-se como irregularidade ou interrupção da cortical óssea, indicando estágio mais ativo de remodelação e possível perda mineral;

• Osteófitos: identificados em 27,2% da amostra, representam proliferações ósseas marginais, geralmente associadas a sobrecarga crônica e tentativa de aumentar a área de suporte de carga;

• Esclerose subcondral: encontrada em 16,1% dos côndilos, caracterizada por aumento de densidade óssea logo abaixo da cortical articular;

• Cistos subcondrais (Ely cysts): detectados em 12,2% dos casos, como áreas radiolúcidas delimitadas por halo esclerótico no interior da cabeça do côndilo.




A associação entre essas alterações também foi investigada. Em especial, a formação de osteófitos mostrou correlações estatisticamente significativas com outras alterações degenerativas (p<0,001): côndilos com osteófitos apresentaram frequência bem maior de flattening, erosão, esclerose subcondral e cistos subcondrais. Isso reforça o papel do osteófito como marcador de um estágio mais avançado e multifatorial do processo degenerativo.

Alta prevalência de cistos subcondrais

Um dado que chama atenção é a prevalência de cistos subcondrais em 12,2% dos côndilos, valor consideravelmente superior às faixas de 1% a 5% frequentemente descritas em estudos anteriores. Essa diferença pode refletir:

• inclusão de uma proporção importante de pacientes de maior idade;

• melhora na capacidade de detecção graças à resolução da CBCT;

• características específicas da população analisada.




Nos indivíduos com 61 anos ou mais, a frequência de cistos foi ainda maior, atingindo valores próximos de 17%. Isso sugere que essas cavidades podem estar relacionadas a sobrecarga mecânica crônica, microfraturas e remodelação óssea prolongada, funcionando como marcador de estágios avançados de osteoartrose da ATM.

Influência da idade: estratificação por faixas etárias

A prevalência das alterações não é uniforme entre as faixas etárias. O estudo dividiu os pacientes em quatro grupos: 16–30, 31–45, 46–60 e ≥61 anos, e observou tendências claras de aumento de degeneração com o envelhecimento:

Flattening:

• 16–30 anos: aproximadamente 28%;

• 31–45 anos: cerca de 29–30%;

• 46–60 anos: em torno de 30,5%;

• ≥61 anos: sobe para cerca de 36,1%.




Osteófitos:

• 16–30 anos: ~18,2%;

• 31–45 anos: ~26,3%;

• 46–60 anos: ~29,5%;

• ≥61 anos: perto de 29%.




Esclerose subcondral:

• 16–30 anos: ~7,8%;

• 31–45 anos: ~10,7%;

• 46–60 anos: ~11,3%;

• ≥61 anos: aumenta para 17,2%.




Cistos subcondrais:

• valores mais baixos nas faixas etárias jovens;

• aumento progressivo, com maior concentração no grupo ≥61 anos.




Esses dados reforçam que a frequência e a complexidade das alterações degenerativas crescem com a idade, sendo comum encontrar, em pacientes idosos, combinações de aplainamento, osteófitos, esclerose e cistos no mesmo côndilo.

Diferenças de gênero nas alterações degenerativas

O estudo também avaliou a influência do sexo na prevalência das alterações. Entre os 818 pacientes, 214 eram homens (26,2%) e 604 mulheres (73,8%). Na análise dos 1.636 côndilos, foram observadas diferenças estatisticamente significativas (p<0,05) para alguns achados:

• Erosão: mais frequente em mulheres (aproximadamente 32%) do que em homens (cerca de 20%);

• Osteófitos: prevalência maior em mulheres (em torno de 29%) do que em homens (aprox. 22%);

• Cistos subcondrais: também mais comuns no sexo feminino (por volta de 17,5%) em comparação ao masculino (cerca de 12%).




Esses resultados sugerem que fatores hormonais, padrões de carga funcional ou maior prevalência de queixas e encaminhamentos em mulheres podem contribuir para essa diferença. Em qualquer caso, o dado reforça a necessidade de interpretar achados radiográficos dentro do contexto demográfico do paciente.

Posição condilar na fossa: um componente muitas vezes ignorado.

Além das alterações morfológicas do côndilo, o estudo avaliou a posição condilar na fossa glenoide. Entre os 1.636 côndilos analisados, a distribuição foi:

• Posição anterior: 19,1%;

• Posição cêntrica: 62,0%;

• Posição posterior: 18,9%;




Quando estratificado por idade, observou-se que:

• Posições mais anteriores são mais frequentes em indivíduos jovens;

• A posição posterior do côndilo torna-se progressivamente mais comum com o avanço da idade.




Essa tendência sugere que alterações estruturais e funcionais acumuladas ao longo dos anos podem levar a uma migração relativa do côndilo para uma posição mais posterior, possivelmente associada a desgaste articular e remodelação óssea.

Outros achados importantes

O estudo também incluiu achados menos frequentes, mas clinicamente relevantes:

• Espessamento da fossa glenoide: observado em 3,9% dos côndilos e interpretado como sinal de remodelação adaptativa a longo prazo, possivelmente ligado a sobrecarga crônica;

• Estreitamento do espaço articular: identificado em 9,4% dos casos, associado à degeneração do disco ou da cartilagem articular e está frequentemente relacionado a estágios mais avançados de osteoartrose

• Relação entre estreitamento e espessamento da fossa: em côndilos com estreitamento do espaço articular, o espessamento da fossa foi encontrado em cerca de 15%; entre aqueles sem estreitamento, esse valor caiu para aproximadamente 2,8%. Essa associação indica um processo degenerativo bidirecional, envolvendo tanto o côndilo quanto a fossa glenoide.

• Corpo livre intra-articular (loose body): detectado em cerca de 1,0% dos côndilos, geralmente associado a estágios mais avançados de degeneração ou processos como condromatose sinovial.

• Côndilo bífido: observado em 1,3% dos casos, considerado em muitos casos uma variação anatômica, frequentemente assintomática. O estudo não encontrou associação consistente entre côndilo bífido e demais alterações degenerativas, sugerindo que, na maior parte das vezes, trata-se mais de uma variação morfológica do que de um marcador de doença articular ativa.




Desafios na interpretação radiológica

Um ponto de extrema relevância para o cirurgião-dentista é compreender que nem todos os achados observados na tomografia estão diretamente associados a sintomas clínicos de disfunção temporomandibular (DTM). Muitas vezes, alterações como o aplainamento podem representar apenas uma adaptação funcional do osso às forças mastigatórias.

A interpretação exagerada de achados radiográficos pode levar a tratamentos desnecessários. Por outro lado, o subdiagnóstico de erosões ativas pode resultar na progressão de doenças articulares sistêmicas ou locais. Portanto, a tomografia deve ser sempre correlacionada com a anamnese e o exame físico do paciente. O papel do dentista é utilizar o detalhamento da CBCT para monitorar a estabilidade dessas alterações ao longo do tempo.

Eficácia da tomografia CBCT no diagnóstico detalhado

A eficácia da tomografia em visualizar alterações ósseas é superior a qualquer outro método de imagem odontológico disponível na rotina clínica. A ausência de distorção e a possibilidade de realizar cortes milimétricos permitem que o profissional avalie a integridade da cortical óssea em áreas de difícil acesso.

Além da avaliação do côndilo, a tomografia possibilita analisar a relação espacial entre os componentes da ATM. Isso inclui a verificação do espaço articular e a posição condilar dentro da fossa, informações que auxiliam no diagnóstico diferencial de diversas patologias articulares. A padronização dos protocolos de aquisição de imagem é recomendada para garantir a reprodutibilidade das mensurações e o acompanhamento longitudinal dos casos.

Conclusão técnica

A avaliação por tomografia das alterações degenerativas da ATM revela uma alta prevalência de achados ósseos, mesmo em pacientes assintomáticos. Compreender que o aplainamento, a erosão e os osteófitos são as manifestações mais comuns permite ao cirurgião-dentista realizar uma leitura mais precisa dos exames. A CBCT permanece como um importante método para o diagnóstico por imagem das desordens ósseas da ATM, oferecendo o detalhamento necessário para um planejamento clínico seguro e fundamentado.

Na Fenelon Diagnósticos Odontológicos por Imagem, priorizamos a alta resolução e a precisão técnica na captura de imagens da ATM, fornecendo suporte diagnóstico essencial para a sua conduta clínica.

Referência:

Öçal MÇ, Daldal M, Baybars SC, Katı E. Radiographic evaluation of degenerative findings in the temporomandibular joint using CBCT: a prevalence-based study. BMC Oral Health. 2026 Mar 9. doi: 10.1186/s12903-026-08065-4

O diagnóstico preciso das perdas ósseas periodontais é o pilar fundamental para a previsibilidade do tratamento e a manutenção da saúde dos tecidos de suporte. Tradicionalmente, a sondagem clínica e as radiografias intraorais 2D têm sido as ferramentas padrão. No entanto, essas modalidades apresentam limitações intrínsecas, como a sobreposição de estruturas anatômicas e a dificuldade de visualizar a morfologia real de defeitos infraósseos e envolvimentos de furca.

Uma revisão sistemática publicada na Clinical Oral Investigations por pesquisadores das Universidades de Basel e Berna traz evidências robustas sobre o papel da tomografia computadorizada por feixe cônico (CBCT) nesta especialidade. A análise de 19 estudos clínicos, abrangendo mais de 1.000 sítios furcais e defeitos verticais e horizontais, demonstra que a CBCT em periodontologia oferece uma visão detalhada que altera significativamente a percepção clínica.

Evidências de acurácia: CBCT vs. Achados Intracirúrgicos

A superioridade diagnóstica da CBCT é evidenciada quando comparada aos achados diretos durante o ato cirúrgico, considerado o padrão-ouro. Enquanto a sondagem periodontal e as radiografias periapicais frequentemente subestimam ou falham em detectar a extensão real da perda óssea, a tomografia apresenta altos índices de concordância:

• Envolvimento Furcal: A acurácia da CBCT variou entre 80% e 84% para a identificação de lesões de furca graus I a III;

• Defeitos Verticais e Horizontais: A precisão na mensuração da perda óssea oscilou entre 58% e 93%, superando amplamente as técnicas convencionais;

• Limitação da Sondagem: Em molares maxilares, a confirmação diagnóstica por sondagem não cirúrgica foi de apenas 18% a 27%, evidenciando um baixo acordo clínico com a realidade anatômica.

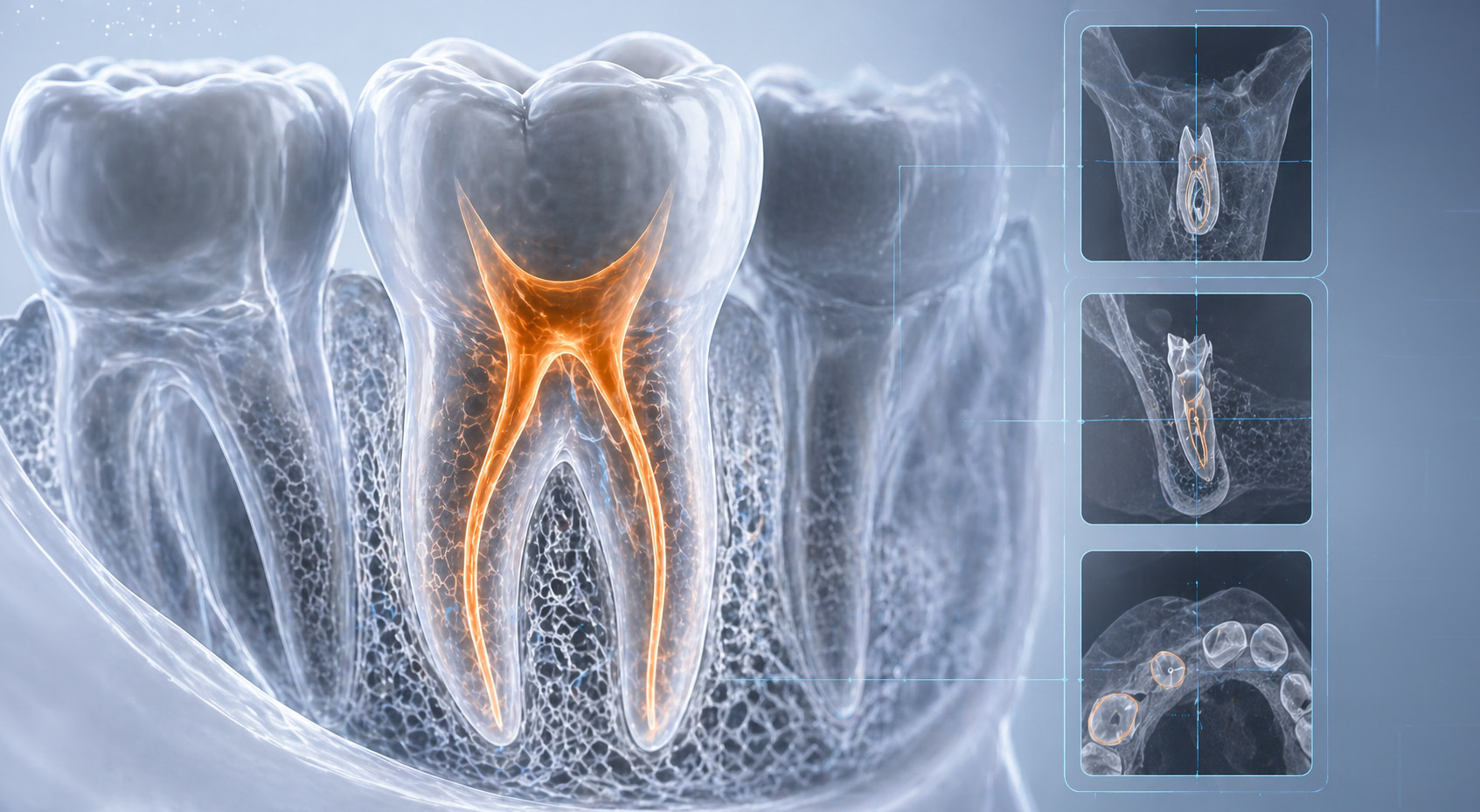

Morfologia detalhada e anatomia radicular

A capacidade da CBCT de identificar a morfologia detalhada dos defeitos infraósseos é um diferencial para o planejamento regenerativo. A imagem tridimensional permite avaliar o número de paredes ósseas remanescentes, a presença de fusões radiculares e a relação exata entre a crista óssea e a junção amelocementária. Essa riqueza de detalhes é inacessível em radiografias 2D, onde a profundidade do defeito e as crateras interdentais são frequentemente mascaradas pela densidade das raízes ou das tábuas ósseas vestibulares e palatinas.

Impacto na decisão terapêutica e eficiência clínica

O uso da CBCT em periodontologia não se limita apenas à detecção, mas influencia diretamente a escolha da terapia. Evidências mostram que a disponibilidade de imagens tomográficas reduziu discrepâncias no planejamento de tratamento em 59% a 82% dos casos. Em muitos cenários, o acesso à imagem 3D permitiu ao clínico optar por abordagens mais conservadoras ou, inversamente, identificar dentes com prognóstico desfavorável que seriam submetidos a cirurgias sem sucesso previsível.

Otimização de tempo e recursos

Além do benefício clínico direto, a revisão sistemática aponta vantagens econômicas e operacionais significativas, especialmente no manejo de molares maxilares complexos:

• Redução de Custos: A economia estimada variou entre 915 e 1.470 CHF (Francos Suíços) por dente, devido à maior assertividade no tratamento escolhido.

• Gestão de Tempo: Houve uma redução expressiva no tempo clínico, economizando entre 136 e 217 minutos, ao evitar procedimentos exploratórios ou retratamentos por falha diagnóstica.

Prescrição seletiva e o princípio ALARA

Apesar das vantagens, a indicação da CBCT deve ser pautada pelo uso seletivo e criterioso. Seguindo o princípio ALARA (As Low As Reasonably Achievable), a tomografia é recomendada quando os métodos convencionais (sondagem e 2D) não fornecem informações suficientes para o planejamento seguro.

A CBCT em periodontologia é especialmente valiosa em defeitos avançados, casos de suspeita de lesões endo-perio e antes de cirurgias regenerativas complexas. A tecnologia de campo de visão restrito (Small FOV) é a preferencial nestes casos, pois garante alta resolução espacial para a lâmina dura e espaço do ligamento periodontal com a menor dose de radiação possível para o paciente.

Considerações finais

A transição para um fluxo de trabalho que integra a CBCT em casos complexos de periodontia representa um avanço na segurança do paciente e no sucesso clínico a longo prazo. A precisão na avaliação de defeitos infraósseos e de furca permite uma intervenção mais precisa e um prognóstico mais fiel à realidade biológica.

Na Fenelon Diagnósticos Odontológicos por Imagem, oferecemos exames de alta fidelidade que auxiliam o periodontista a mapear com exatidão os desafios anatômicos de cada caso, transformando o diagnóstico em uma ferramenta de alta previsibilidade.



Referência:

Walter C, Schmidt JC, Rinne CA, Mendes S, Dula K, Sculean A. Cone beam computed tomography (CBCT) for diagnosis and treatment planning in periodontology: systematic review update. Clin Oral Investig. 2020 Sep;24(9):2943-2958. doi: 10.1007/s00784-020-03326-0
